iPhone Duoの画面は、なぜ中央で折りたためるのでしょうか。鍵になるのは、薄く曲がる有機ELと、画面の層が少しずれることを許す接着層です。さらに、表面の微細な加工が映り込みを減らします。曲げても折り目が残りにくい理由を、5つの図解で見ていきましょう。
結論｜薄い画面の層がずれて、曲げる負担を減らす

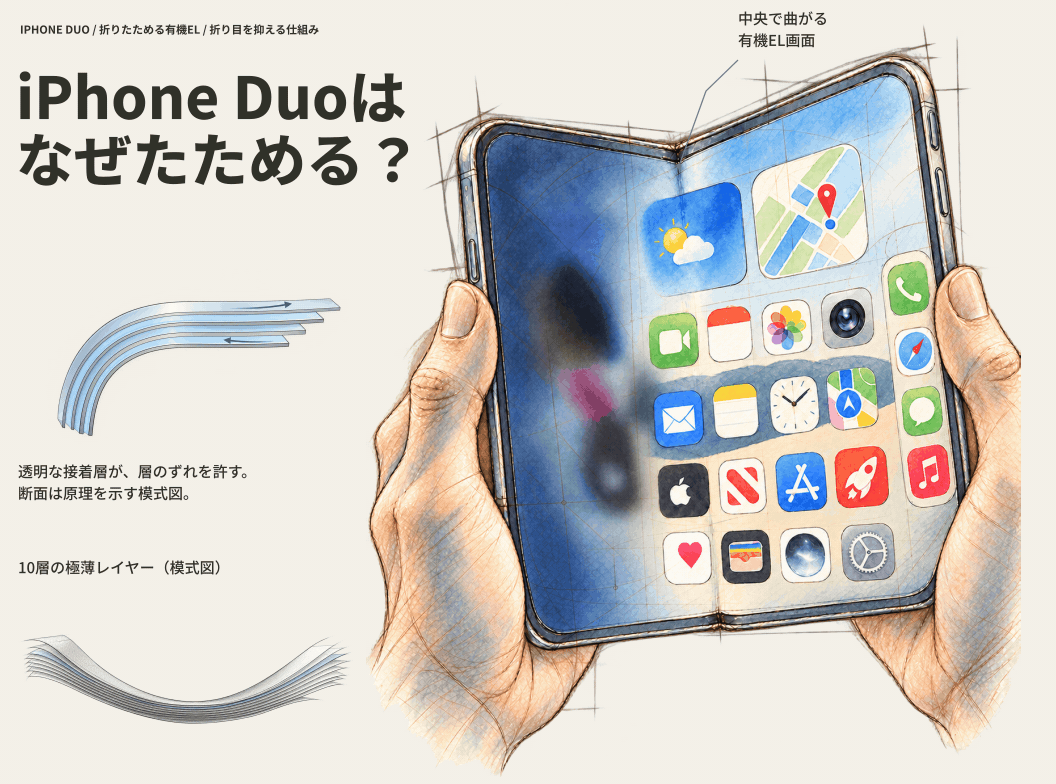

iPhone Duoは、曲げられる薄い有機EL画面に、層のずれを許す透明な接着層を組み合わせています。Appleは、内側の画面が10層の極薄レイヤーでできており、接着層が折り曲げ時の負担と折り目を抑えると説明しています。[1]
層をずらすことで画面を無理に伸び縮みさせず、開いたときに変形が残るのを抑える。これが、折り目対策の中心となる考え方です。
折りたためる仕組みを5つに分けて見る
1．自ら光る、薄い有機EL

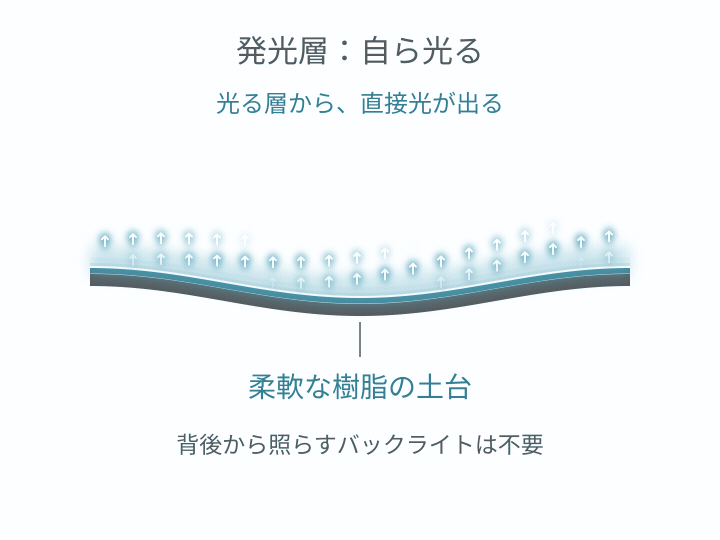

有機ELは、電流を流すと有機材料が自ら光る表示方式です。液晶のように背後から照らすバックライトがいらないため、画面を薄く作れます。[2]
曲がる有機ELでは、土台にも柔軟な樹脂を使います。薄いフィルムが曲げやすいのと同じように、発光する部分とそれを支える構造を薄く柔軟にすることで、画面全体を曲げられます。光る材料だけでなく、土台や保護する層まで曲げに対応させることが必要です。[3]
2．曲げると、外側ほど長さが必要になる

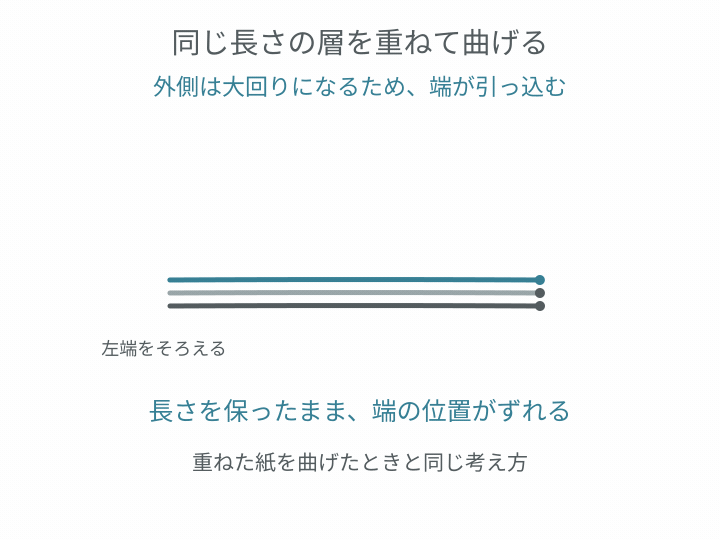

紙を何枚か重ねて曲げると、端がずれていきます。外側の紙ほど大きな円を回るため、内側より長い道のりが必要になるからです。画面の薄い層にも、同じ関係が生じます。
180°の半円に曲げる単純なモデルでは、内外の長さの差は「厚み×π」です。厚さを0.3mmと仮定すると、0.3×π≒0.94mm。1mmにも満たない差ですが、薄い層にとっては受け持つ必要のある変形です。
※厚さ0.3mmは仕組みを説明するための仮定で、Duoの実測値ではありません。
3．透明な接着層が、ずれを受け持つ
画面の層を強く固定すると、必要な長さの違いを各層の伸び縮みで受け持つことになります。そこで働くのが、層と層をつなぐ柔らかい透明な接着層です。

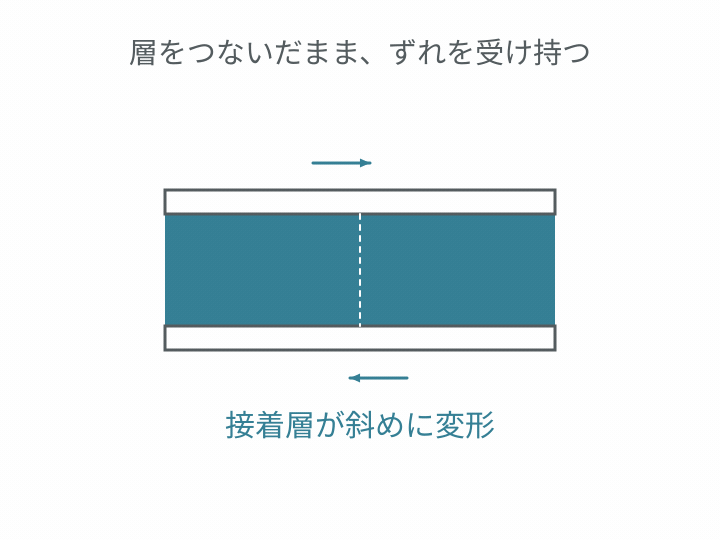

図のように接着層が斜めに変形すると、上下の層はつながったまま横へ少しずれられます。専門的には「せん断変形」と呼ぶ動きです。接着層が長さの差の一部を受け持ち、発光層や保護層にかかる曲げる負担を減らします。[4]
4．層をずらすことで、折り目を抑える

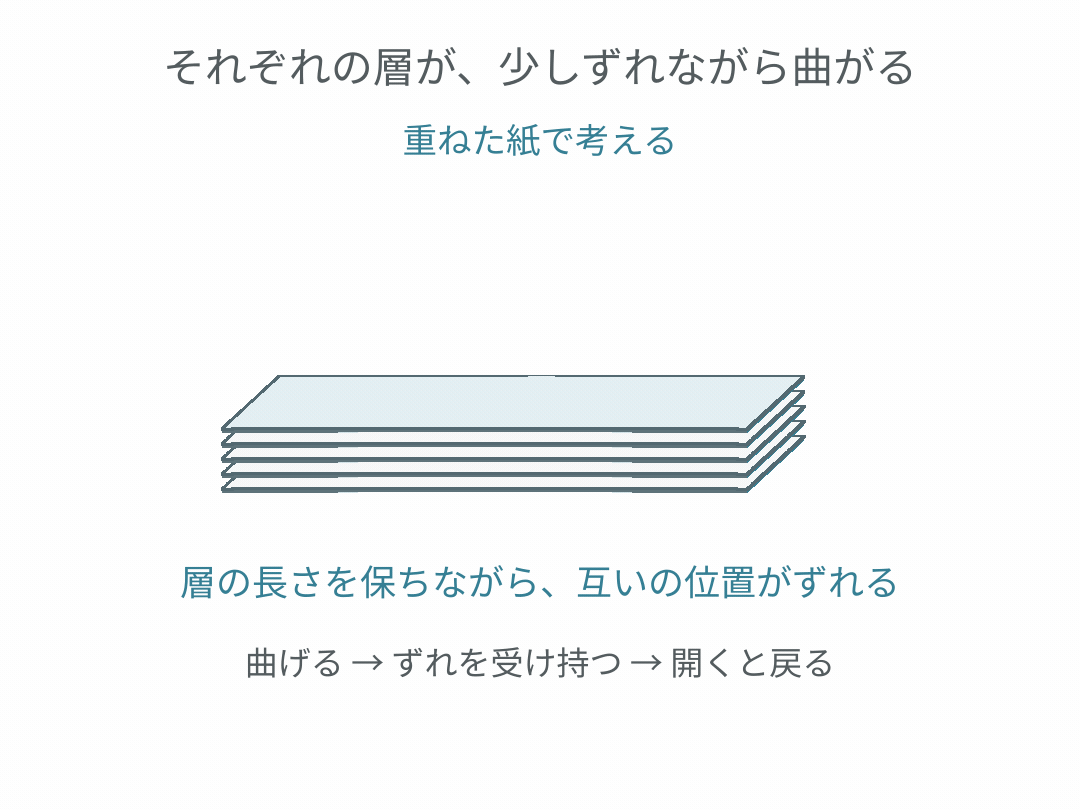

重ねた紙を一枚の厚い板のように固定するより、それぞれの紙が少しずれながら曲がる方が、無理なく曲げられます。画面でも、層をずらすことで、曲げる負担を減らすという考え方が使われます。
引き伸ばされたり押し縮められたりする量が小さくなれば、細かなしわや変形が残る原因も抑えやすくなります。接着層には、曲げている間の柔らかさに加え、開いたときに元へ戻る性質も求められます。[4]
図は、層がずれながら曲がる一般的な仕組みを簡略化しています。
5．ナノテクスチャーが、映り込みを減らす

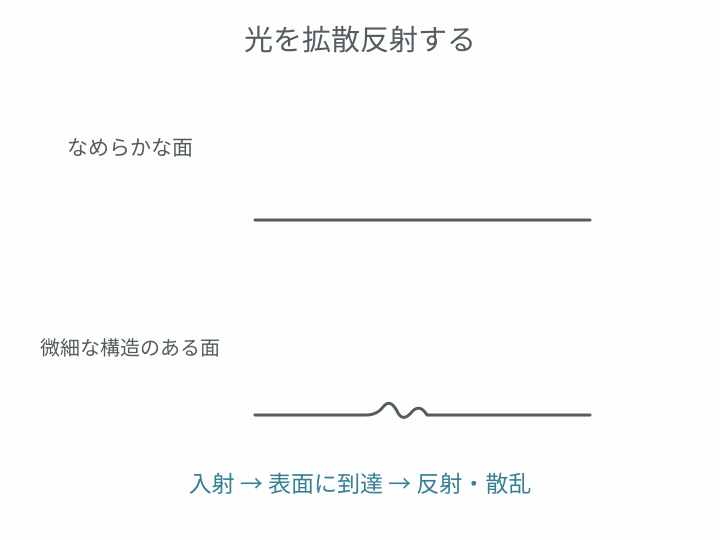

鏡のようになめらかな面では、光がそろった方向へ反射するため、窓や照明の輪郭がはっきり映ります。表面に微細な構造があると、光の反射方向が分散し、映り込む像の輪郭がぼやけます。
Appleは、iPad ProのNano-textureについて、ナノメートル規模の加工で周囲の光を散乱させると説明しています。DuoでもNano-texture仕上げで映り込みを減らすと公表していますが、加工方法が同じとは断定できません。[1] [5]
この散乱の原理から考えると、折り目に沿って反射像がゆがむ見え方も目立ちにくくなります。接着層が形の変形を抑え、表面加工が光の見え方を整える、という役割の違いがあります。
もう少し詳しく｜薄い層を、厚い一枚にしない
曲げた板の内部には、引き伸ばされも押し縮められもしない位置があります。これを「中立面」と呼び、その位置から離れるほど伸び縮みが大きくなります。
柔らかい接着層で各層が比較的独立して曲がれると、それぞれの薄い層に中立面を持たせられます。厚い積層全体を一枚の板として曲げる場合より、各層の伸び縮みを小さくする設計につながります。薄さだけでなく、層のつなぎ方が大事なのはこのためです。[4]
材料を曲げて形を作る別の例は、Yチェアの曲木と薄板の構造でも紹介しています。
実機の感想｜折り目の見え方と使い勝手
発表時の短時間の実機体験から、画面の見え方や使い勝手の感想を紹介します。[1]
吹き出しは原文の引用ではなく、感想を図解屋が要約・再構成したものです。
折り目の見え方
折り目はあるものの、これまで触った折りたたみ端末の中でも目立ちにくいと感じた。
よく見ると分かる折り目
折り目は、よく見ると分かる。完全に消えているわけではない。
照明の映り込み
強い天井照明の映り込みが抑えられていて、内側の画面は目にやさしく感じられた。
開いたときの画面切り替え
外側の画面でゲームやNetflixを起動して本体を開くと、内側の大画面へ滑らかに切り替わった。
日常で大画面を使う理由
自分が日常で大画面を開く理由があるかが大切。使い方が合うかは、実機を触って確かめてほしい。
PR｜楽天モバイルの広告

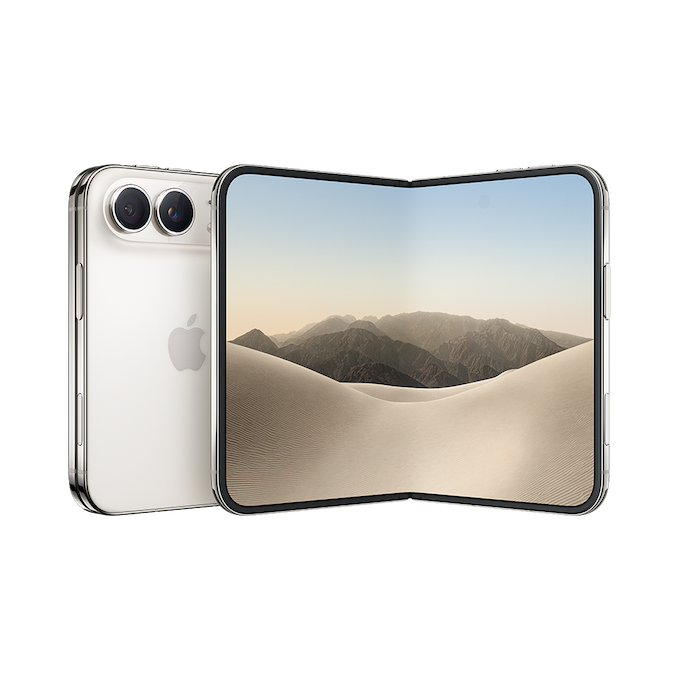

iPhone Duoの購入を検討するなら
大画面を日常で使う場面があるなら、次は端末代金と月々の通信料金を確認しましょう。割引の適用条件も合わせて比べると選びやすくなります。
画像：楽天モバイル製品ページ
端末代金は通信料金とは別です。最新の予約・販売状況や割引条件は、各リンク先で確認してください。
よくある疑問
折り目は完全になくなる？
完全にゼロになるわけではありません。今回確認した実機体験では、折り目は残るものの目立ちにくいと報告されています。層の構造と表面加工は、変形とその見え方を抑える工夫です。[6] [7]
まとめ｜曲がる薄さと、層のずれが鍵
iPhone Duoがたためるのは、薄く曲がる有機EL画面の層がずれながら曲がり、伸び縮みの負担を減らす構造だからです。
押さえる点は、薄い有機EL、長さの差を受け持つ接着層、映り込みを整える表面加工の3つ。折り目を抑える仕組みは、下の一枚で振り返れます。
